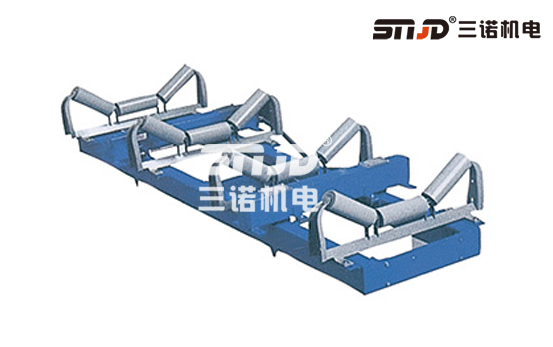

皮带秤又称皮带输送机自动计量秤是我公司推出的新型计量设备,采用国外先进技术,可以通过皮带输送的散碎状物料重量进行自动计算的设备。具有结构简单、称量准确、使用方便、维护量少等多项优点。不仅适用于常规环境而且适用于酸碱盐及大气酸蚀环境。广泛地应用于建材、电力、煤炭、矿山、冶金、化工、粮食、港口、码头等行业主要技术指标达到国内外同类产品先进水平。
称重能力:6000T/H以下 流量上限:继电器触点输出
皮带宽度:500-2200mm 流量下限:继电器触点输出
皮带速度:0.1-4m/s 吨脉冲:可任意设定累计单位
计算精度:±1% 瞬时流量:Kg/分(4-20mA)
电源:~220V 50Hz 组合式秤体、多辊或单辊结构、称重机构
1、很方便的安装在正在使用的带式输送机上
2、采用高速脉冲测速传感器精确测量运输皮带线速度
3、采用高精度金属密封荷重传感器,测量精度高,稳定性好
4、随机电控系统具有多种不同形态可供不同的用户选择
5、直接在原有运输皮带上改造,安装、维护方便
6、适用于500-2000mm宽的输送皮带
7、根据用户使用现场的情况,有单托辊、双托辊、三托辊和四托辊可选
HN-ICS系列电子皮带秤由四个主要部分组成:称重架、称重桥、速度传感器和积算仪。两个装有载荷传感器的称重架,安装与输送机的纵梁上,称重桥在称重架上,称重桥上安装称重托辊,上述的机械机构检测皮带上的物料重量,产生一个正比于皮带载荷的输出信号。
速度传感器直接连在其中一个称重架上,并拖压在返程的皮带背面,提供一系列脉冲,每个脉冲表示一个皮带运动单位距离,脉冲的频率正比于皮带速度。
积算仪从载荷传感器和速度传感器接收信号,通过积算仪内部的微处理的相应运算把皮带运行和皮带载荷相乘,通过对时间的计算,产生一个瞬时流量值及累计总量,瞬时流量和累计总量转换成选定的工程单位(公斤、吨、磅),分别在显示器上显示出来
